ATS消防负荷使用
问:
老总,3工位的ATS消防负荷可以用么?
答:

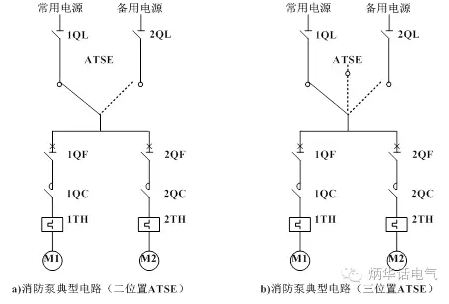

你好!没有规范说不可以用三位的ATSE。国标《转换开关电器(TSE)选择和使用导则》GB/T 31142-2014第8.4.1条对消防负荷用的ATSE有详细要求(见附录),并在标准中的图A.5列举二位和三位ATSE的应用举例(见下图)。
附录: 第8.4.1条条文
TSE主要用来保障重要负载的供电,应根据负载的性质及特性来确定选择与使用TSE。
(其它消防电器如消防电梯、正压送风机、排烟风机等消防设施可参照本条款)
根据GB/T 21208-2007的规定,用于消防泵控制器中的TSE应具有以下特性:
a) 应选用具有手动操作功能的ATSE;
b) ATSE应是电气操作并以机械方式保持;
c) ATSE应符合PC级的性能要求;
d) ATSE的使用类别应与负载性质相对应(消防泵负载对应的使用类别为AC-33,考虑到日常巡检的要求,宜采用AC-33A);
e) 对感应电动机负载在转换过程中应采取抑制过电流措施,以防止保护电器的脱扣器脱扣;
f) PC级ATSE的额定限制短路电流(Iq)不应小于电路的预期短路电流;
g) ATSE的过电压类别为IV级;
h) ATSE的控制器除满足9.1及9.2的要求外还应满足以下要求:
1) 在烟雾条件下,控制器的显示器应有一定的可见度;
2) 电源任何一相电压低于电动机额定电压的85%时,应能自动切换至备用电源。当常用电源所有相的电压恢复至正常范围内时,应能返回至常用电源;
注:根据供电系统的要求也可选用自投不自复的ATSE。
3) 常用电源反相时应检测到其故障信号;
4) 应在转换开关外壳上安装一个外部可操作的瞬时试验开关,用以模拟常用电源的故障;
5) 应提供两个可视的指示器(工业级),用以显示与消防泵连接的是哪一路电源;
6) 对于自投自复型控制器其返回转换时间(tr)5min~30min可调。当备用电源失效时,返回延时应自动取消;
7) 应具有远程控制操作的能力(消防联动),远程控制操作应优于自动转换操作;
8) 对于两路电源均为专用电缆或母排的供电系统,控制器可选自投不自复型。
