柴油发电机组的供配电系统

2017-2-18 17:32:41

通常,用于应急供电的柴油发电机组应处于自启动状态,用于备用电源的可不受此限制。当市电中断时,应急的柴油发电机组应立即启动,低压柴油发电机组应在30s内供电,高压柴油发电机组应在60s内供电。

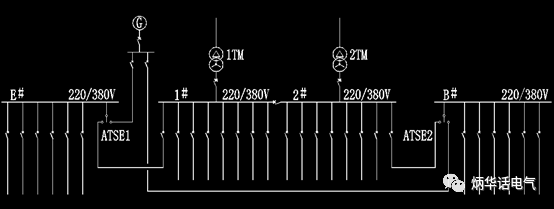

图1  低压柴油发电机组的供配电系统图

        图1所示为低压柴油发电机组的供配电系统图,同时也反映出柴油发电机组与市电间的联络关系。市电与柴油发电机组通过ATSE1和ATSE2进行切换,确保油机与市电不并联运行。系统中E#母线为应急母线段,为消防类、安防类负荷提供电源;B#母线段为备用母线段,为非消防类的重要负荷供电。现代的低压柴油发电机组采用先进的智能控制技术,可以很容易实现15s之内启动柴油发电机组,30s内实现向负荷供电。

       高压柴油发电机组的供配电系统比较复杂,择机进行讨论。
