常见问题问与答(三十五)

2017-3-11 16:47:27

话电气

   最近有网友问:若一个项目中既有备用负荷,又有应急负荷,且备用负荷和应急负荷都需要柴油发电机供电,而供配电系统规范3.09条规定“备用电源的负荷严禁接入应急供电系统”,是不是就应该做成四段母线形式了!两段普通母线,一段应急母线,一段备用母线!

        答:这是比较好的解决方案,本人推荐此方案。

1、“四段母线”方案可以将普通负荷供电系统、应急供电系统、备用供电系统自成系统,互不干扰,可以保障应急供电系统和备用供电系统的可靠性。

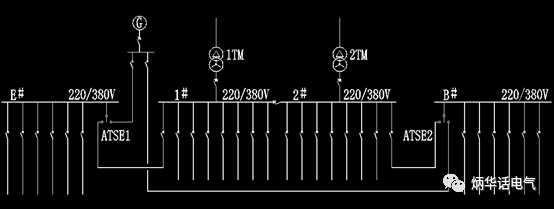

        图1  四段母线方案示例

(B#为备用母线,E#为应急母线,1#、2#为普通负荷母线。E#、B#共用柴油发电机组G分别作为应急电源和备用电源)

2、应急供电系统也称为安全设施供电系统,该名称来源于IEC的英文(electric supply systems for safety services),即用来维持涉及安全的电气设备和电气装置运行的供电系统,主要是:为了人体和家畜的健康和安全,和/或为避免对环境或其它设备造成损失以符合国家规范要求。标准还做了进一步说明并给出注解:供电系统包括电源和连接到电气设备端子的电气回路。在某些场合,它也可以包括设备。因此,应急供电系统是从电源到用电设备的全系统。

但是如果应急电源和备用电源都要独立、分开,电源(尤其柴油发电机组)利用率则低之又低,投资增加,利用率超低,造成不必要的浪费。经与《供配电系统设计规范》GB 50052-2009编制组协商,电源部分可以共用,其他部分要严格分开。

因此,该方案能满足GB 50052-2009第3.0.9条的规定。


参考文献:

《国家体育场电气关键技术的研究与应用》 主编:李炳华等,中国电力出版社。
