1、负载损耗简介

        根据GB/T 2900.15-1997《电工术语 变压器、互感器、调压器和电抗器》，负载损耗的定义如下：

        简言之，对于一台变压器而言，负载损耗是变化的，它与电流的平方成正比。负载损耗在额定电流下与参考温度下才有有意义，否则其损耗值将发生变化。另外，额定电流是在变压器一次侧主分接位置时的电流，不是其它分接头位置。而参考温度与变压器的绝缘耐热等级有关。因此，负载损耗的指标包含参考温度，通常将温度写在（）里。详见下表。

表1  SCB系列变压器损耗一览表

2、负载损耗的曲线

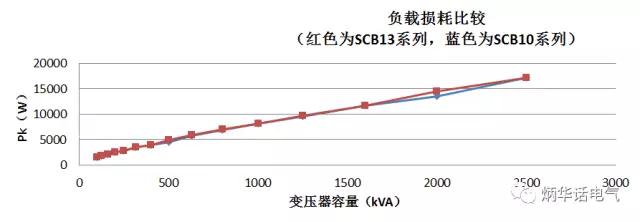

        同样，以民用建筑中常用的干式变压器为例，SCB10系列变压器与SCB13系列变压器在负载损耗方面相差不大，不像空载损耗有显著的提升空间。详见图1。

图1  SCB10、SCB13系列变压器负载损耗对比

3、负载损耗的实质

        顾名思义，负载损耗是变压器带“负载”时变压器的损耗，而这个“负载”反应了变压器的温升，与变压器的绝缘水平关系慎密，不是真正的负载。

        民用建筑中常用的干式变压器参考温度如表2所示。

表2  变压器绝缘材料等级及参考温度

        因此，负载损耗只是变压器自身损耗水平的一个参数，不是变压器运行中的损耗值。
